產品概述

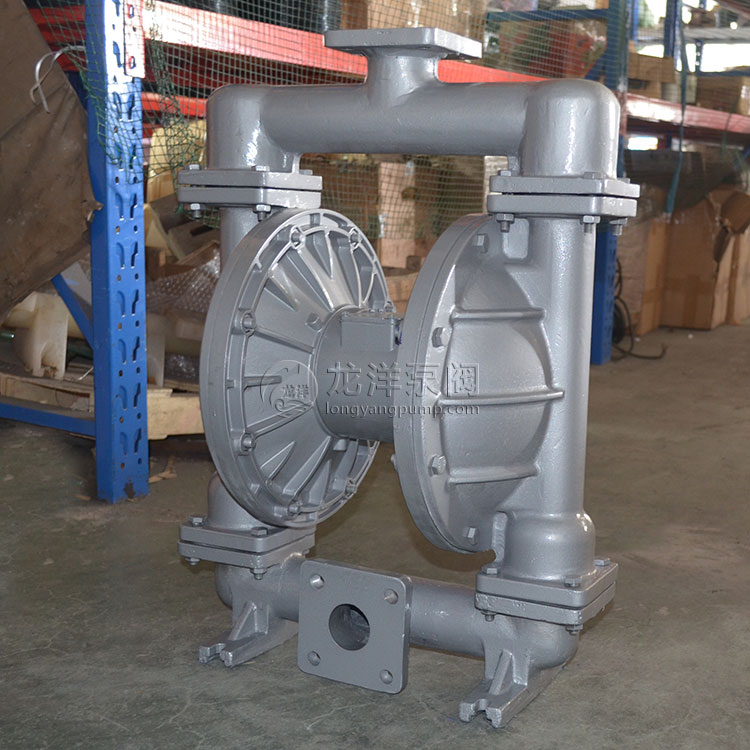

QBY/K鋁合金氣動隔膜泵，泵體材質為ZL104鑄造鋁合金，以壓縮空氣為動力的容積式輸送泵，依靠隔膜往復擠壓輸送介質。

定位：輕量化、高性價比、防爆通用型，主打油漆油墨、溶劑、機油切削液、普通污水、釉漿、涂料等中性 / 弱腐蝕、無氯離子工況，是工業噴涂、汽修、化工涂裝、陶瓷行業標配泵。

核心優勢

1、重量極輕，搬運安裝方便 同口徑比鑄鐵輕 40%、比 304 不銹鋼輕 30%，可移動推車、吊裝、潛入料桶使用，噴涂車間頻繁轉場首選。

2、價格低廉，性價比高 采購成本遠低于 304/316L 不銹鋼泵，常規涂裝、汽修、污水處理批量采購成本優勢明顯。

3、防爆安全，無電火花 純氣動無電機電路，油漆房、?；軇┸囬g直接使用，無需防爆電機配套。

4、散熱好，長時間連續工作穩定 鋁合金導熱快，配氣閥不易積熱卡滯，24 小時連續輸送油漆不發熱。

5、無軸封零泄漏、可空轉 干抽、堵管、斷料不會損壞泵，輸送揮發性溶劑無跑冒滴漏。

6、流量調節簡單 前端調壓閥無級調流量，小流量調色、大流量倒罐一機兩用。

整機核心結構（五大組件）

1、鋁合金泵體（過流腔）

ZL104 鑄鋁一體成型，重量遠輕鑄鐵、不銹鋼；流道寬大，顆粒通過性好；表面陽極氧化處理，耐油、耐中性溶劑，不耐強酸、高氯離子鹽水。接口分內螺紋、法蘭兩種，無食品級拋光結構。

2、隔膜片（核心易損件）

隔離氣腔與介質，杜絕泄漏；主流材質：

丁腈 NBR：清水、機油、普通油品

三元乙丙 EPDM：弱酸、食品、水性漿料、高溫

PTFE四氟膜片/F46：強酸強堿、強腐蝕、高純度藥液（食品 / 醫藥專用）

3、鋁合金配氣閥中間體

中部氣動換向機構，無油自潤滑，自動切換氣路，不易卡頓；整體鋁制，散熱好，長時間工作不積熱。

3、配氣閥（氣路換向機構）

中部氣動換向組件，無油潤滑設計，自動切換左右氣腔推動隔膜往復；不卡滯、免日常潤滑，故障率低。

4、單向球閥 + 閥座

上下進出口各一組球閥，材質可選丁晴、山道、PTFE材質，控制介質單向吸排；間隙大，固體顆粒通過率高，不易堵泵。

5、氣路附件

進氣口、排氣消音器、調壓閥接口，調節進氣壓力即可無級改變流量揚程。

工作原理

1、壓縮空氣從進氣口進入配氣閥，推動左側隔膜向外拉伸，左側液腔容積變大形成負壓，吸入介質；右側隔膜同步向內擠壓，右側液腔介質受壓排出。

2、 隔膜運行至行程終點，配氣閥自動切換氣路，壓縮空氣通入右側氣腔，左右隔膜反向運動。

3、 兩組球閥交替開閉，持續完成吸液 — 排液循環，實現連續輸送；

4、介質全程僅接觸不銹鋼泵體與隔膜，無軸封、無外漏風險。

型號意義

過流部件材質表

隔膜、球、球座材質表

性能參數

鋁合金材質特性：適用 & 禁用介質

日常維護注意事項

1、輸送溶劑后，停機前用清水 / 稀釋劑沖洗泵腔，防止油漆干結磨損膜片。 嚴

2、禁長時間輸送含氯、酸性液體，避免泵體腐蝕穿孔。

3、氣源加裝油水分離器，油污進入配氣閥會造成換向卡頓。

4、 易損件更換周期：油性介質 6~12 個月?lián)Q膜片；高顆粒漿料 3~6 個月檢查膜片、球閥。

5、泵體外表面避免強酸清洗，防止氧化層脫落生銹。
