產品概述

QBY/K襯氟氣動隔膜泵型號業內簡稱鋼襯四氟隔膜泵，外部殼體采用HT200，灰鑄鐵鑄造，所有接觸液體的內腔、法蘭、閥座整體熱襯F46聚全氟乙丙烯（四氟內襯）；氣室中間體為鋁合金，不接觸腐蝕介質。屬于國產高端防腐氣動輸送泵，結合鑄鐵殼體高強度與四氟材料極致耐腐兩大優勢，專門應對 PP、PVDF、316 不銹鋼泵無法承受的極端腐蝕介質，純氣動驅動天然防爆，廣泛用于光伏、電鍍、精細化工、危廢處理強腐蝕工況。

核心優勢

1、耐腐性能優異，可長期輸送氫氟酸、王水、98% 濃硫酸的膜泵，不銹鋼、普通塑料泵均無法勝任。

2、鑄鐵外殼堅固耐用，對比 PVDF、PP 塑料泵，不怕磕碰、吊裝、高壓管路，露天車間、頻繁轉運不易損壞。

3、全流道無金屬接觸介質，泵腔、法蘭、閥座全部襯氟，無金屬離子析出，適合光伏、電子高純腐蝕藥液輸送。

4、具備氣動隔膜泵通用全部優勢，可自吸、可空轉、堵轉自動保護、防爆、流量任意調節，適配揮發性?；后w。

5、使用壽命長，同等強腐蝕工況，不易滲透滲漏，使用年限是 PP 泵 3~5 倍。

6、結構簡單，易損件只有膜片、球閥，更換成本低

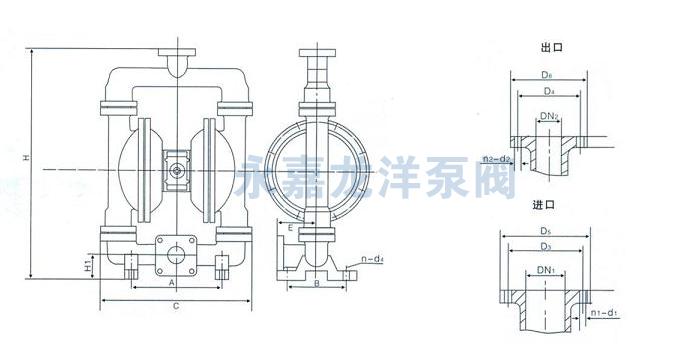

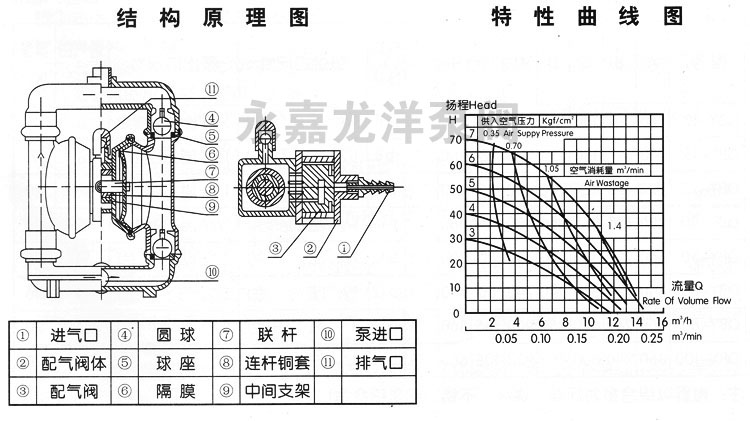

整機核心結構（五大組件）

1、鑄鐵襯氟流體泵體（核心部件）

外層厚鑄鐵，抗沖擊、承壓高、不易變形，適合廠區吊裝、露天惡劣環境；內部整體襯 3~5mm 厚 F46 氟塑料，法蘭密封面、流道無金屬裸露，完全隔絕酸堿介質，杜絕電化學腐蝕。對比一體 PVDF 泵：襯氟外殼剛性更強，高壓管路不易脹裂；缺點是內襯薄層，長期大量硬質顆粒沖刷易磨損脫層。

2、隔膜片（核心易損件）

NBR 丁腈、三道橡膠、EPDM 三元乙丙、FKM 氟橡膠、PTFE/F46特氟龍膜片；片一體式連桿結構，沒有縫隙漏料，PTFE 膜使用壽命更長

3、鋁合金配氣閥中間體

無油自潤滑配氣閥，動切換氣路推動隔膜往復運動，0.2MPa 低壓即可啟動；氣源含水、輕微雜質不易卡死，維護簡單。

4、單向球閥 + 閥座

標配PTFE/F46四氟球和球座，上下兩組止回球閥，依靠球體密封實現吸料、出料；通道更寬，過顆粒能力更強，漿料不容易卡閥；

5、氣路附件

進氣絲口、消音器，可搭配氣動三聯件（過濾 + 調壓 + 油霧），調節進氣壓力就能無級控制流量、揚程。

工作原理

1、壓縮空氣從進氣口進入配氣閥，推動左側隔膜向外拉伸，左側液腔容積變大形成負壓，吸入介質；右側隔膜同步向內擠壓，右側液腔介質受壓排出。

2、 隔膜運行至行程終點，配氣閥自動切換氣路，壓縮空氣通入右側氣腔，左右隔膜反向運動。

3、 兩組球閥交替開閉，持續完成吸液 — 排液循環，實現連續輸送；

4、介質全程僅接觸不銹鋼泵體與隔膜，無軸封、無外漏風險。

型號意義

過流部件材質表

隔膜、球、球座材質表

性能參數

介質適配與禁用清單

可穩定輸送（PP、304/316 不銹鋼大多無法長期使用）

1、各類濃強酸：98% 濃硫酸、濃鹽酸、硝酸、氫氟酸 HF、鉻酸、王水、磷酸；

2、高濃度強堿：飽和氫氧化鈉、濃燒堿、氫氧化鉀溶液；

3、高氯離子腐蝕液：濃次氯酸鈉、漂白水、電鍍高鹽廢液；

4、全品類強有機溶劑：甲苯、二甲苯、丙酮、酯類、鹵代烴、DMF 等；

5、腐蝕漿料：酸洗污泥、光伏蝕刻廢渣、重金屬酸性泥漿。

禁止輸送介質

1、長期 120℃以上高溫熔融強堿、氟氣單質；

2、大量硬質砂石、金屬顆粒（持續沖刷會磨穿內襯，造成滲漏）；

3、強氧化性熔融鹽類，會破壞四氟內襯結合層。

日常維護注意事項

1、進氣前端必須加裝氣動三聯件，過濾壓縮空氣水分、雜質，防止配氣閥卡頓磨損；

2、輸送濃酸、結晶性介質，停機前用清水 / 中和液沖洗泵腔，避免酸堿結晶磨損內襯、卡死球閥；

3、進料管道加裝 Y 型過濾器，攔截硬質顆粒，保護四氟內襯；

4、介質溫度控制在 100℃以內長期運行，禁止 120℃以上持續工作；

5、每 3~6 個月拆機檢查 PTFE 膜片、襯氟閥球與內襯，出現磨損、鼓包、滲漏立即更換；

6、鑄鐵外殼定期噴涂防銹漆，防止殼體外部銹蝕；

7、氫氟酸工況全套易損件統一選用四氟材質，禁止普通橡膠配件。
