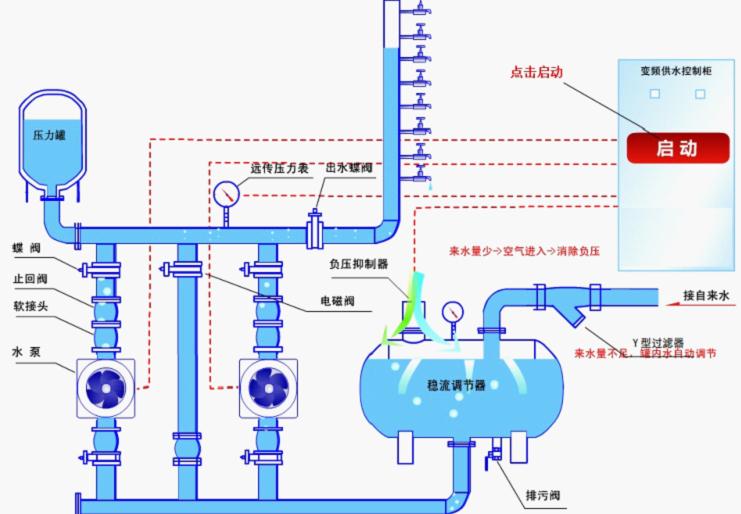

圖解無負壓變頻供水設備的工作原理（如圖一）：

圖一

微機設定給水泵工作壓力，既用戶用水壓力。生活給水時，設備運行在低壓變頻狀態，有變頻器時刻監控管網壓力，對反饋值和設定值進行運算和比較計算，若管網壓力高于用戶所需壓力 ( 設定壓力 ) 則自動減少輸出頻率，從而使泵的轉速減少，出水量減少。若管網壓力低于用戶所需壓力 ( 設定壓力 ) 則自動增加輸出頻率，從而是泵的轉速增加，出水量增加，當一臺泵運行滿足不了用戶需要時，其他各臺泵自動投入，以保證用戶的使用壓力。

當自來水管網的壓力升高到達與用戶使用壓力時候，變頻器經過一段延時后便降低轉速直到停機。只有當壓力降到某一設定壓力值時，變頻器才重新開始工作。變頻泵組的工作知識滿足擁護的用水壓力與管網壓力之差。大大節約了電能。

當流量調節器內壓低于一個大氣壓時，安裝在流量調節器頂?shù)呢搲合髯詣哟蜷_，使氣體進入流量調節器內，消除負壓。當流量調節器內壓力升高時，又可以將多余的氣體排除流量調節器外，使流量調節器內蓄滿水，以備下次用水高峰期時使用。當流量調節器內蓄滿水后，安裝在流量調節器頂?shù)呢搲合髯詣雨P(guān)閉，防止溢流。

無負壓變頻供水設備主要指標如下：

流量范圍： 2.4m3/h-300m3/h ；

壓力范圍： 0MPa-1.6MPa ；

( 可調 ) 轉速范圍： 0-1450r/min 或 0-2950r/min ；

( 可調 ) 無負壓供水設備的選型是根據用戶自來水管線、壓力與流量，用戶實際用水量、建筑物的高度等數據來確定的，設備表用的調節器容積是按照自來水流量滿足要求的情況下估算的，如果自來水管路很細，流量不能滿足擁水高峰期的用水要求，需要重新計算調節器的容積，推薦公司如下：

V 容積 =(Q 出 -Q 進 ) △ t

Q 進 = 作高用水高峰期自來水進水量

Q 出 = 用水高峰期用戶用水量

t= 用水高峰持續時間
