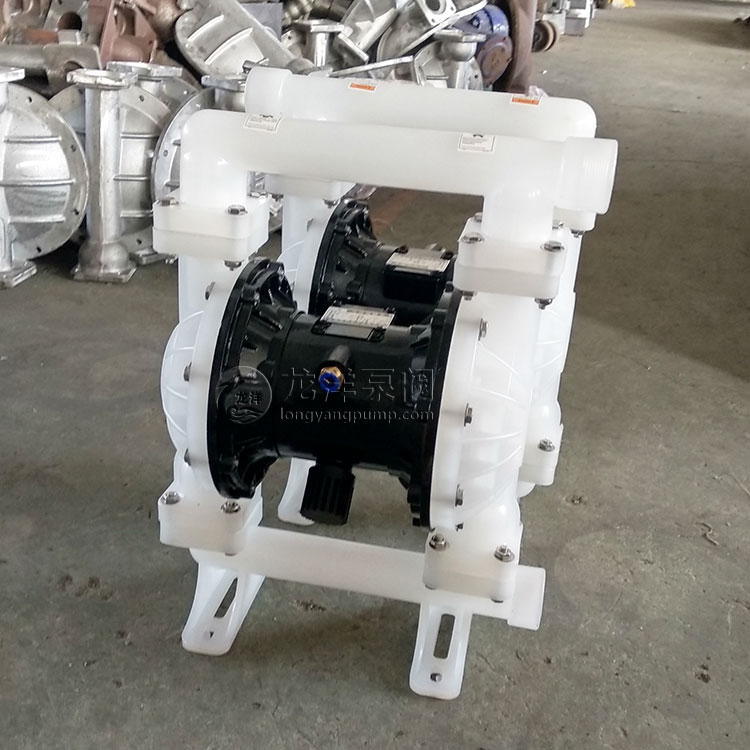

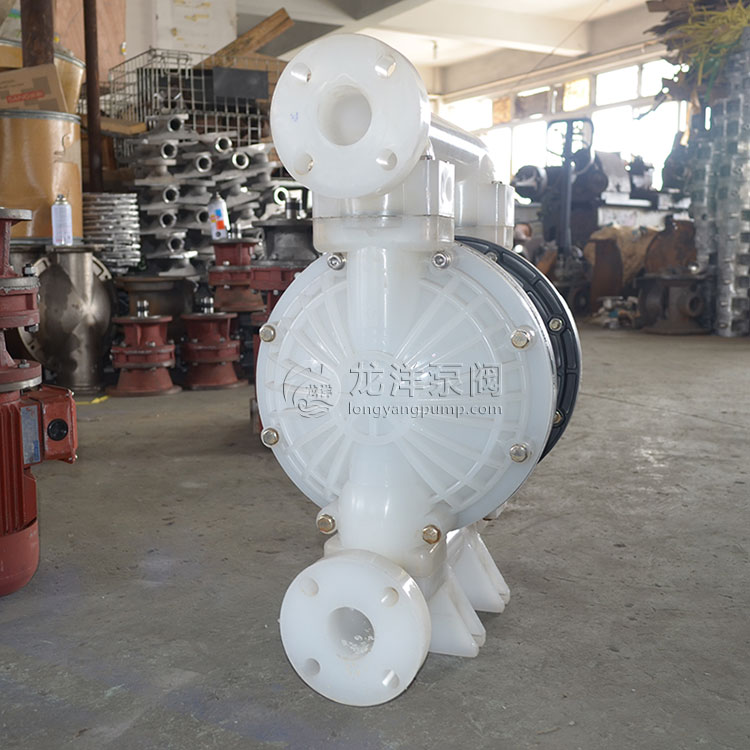

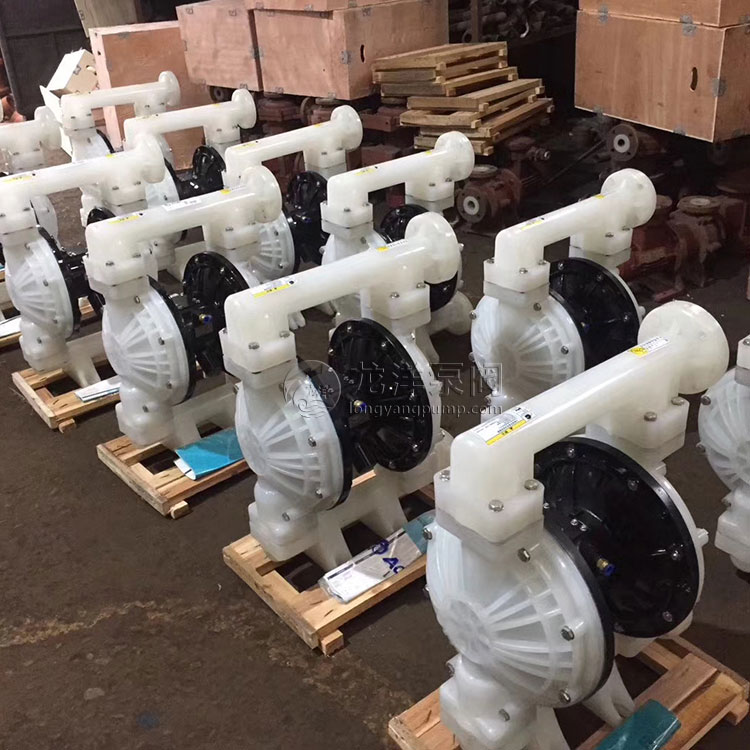

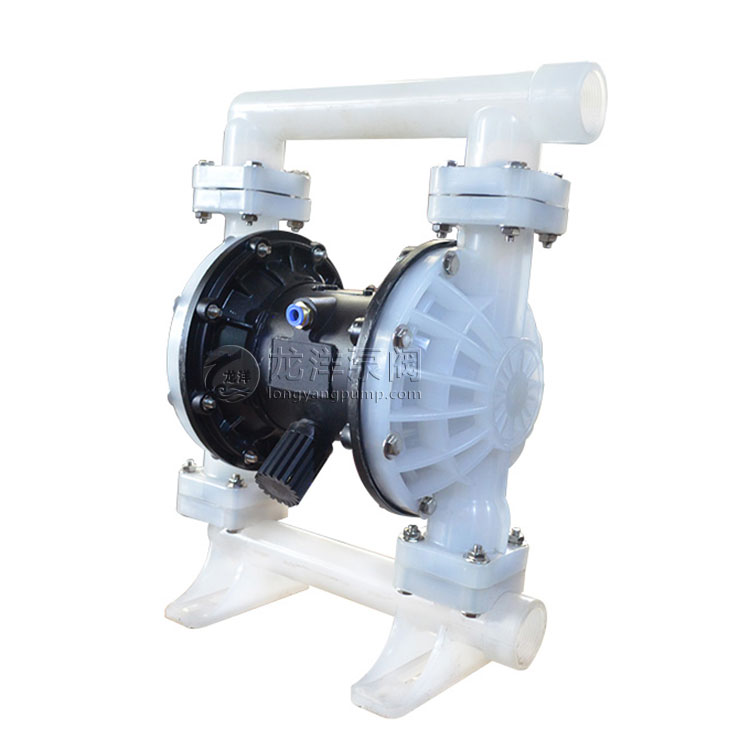

QBY/K工程塑料氣動隔膜泵主流材質為PP 聚丙烯，屬于經濟型防腐氣動隔膜泵，泵體全部一體注塑聚丙烯，中間體配氣閥多為鋁合金不接觸介質；依靠壓縮空氣驅動隔膜往復輸送腐蝕性液體。
QBY/K工程塑料氣動隔膜泵主流材質為PP 聚丙烯，屬于經濟型防腐氣動隔膜泵，泵體全部一體注塑聚丙烯，中間體配氣閥多為鋁合金不接觸介質；依靠壓縮空氣驅動隔膜往復輸送腐蝕性液體。
定位：常溫稀酸堿經濟型防腐泵，電鍍、污水處理、小型酸洗、化工加藥常用，價格遠低于 PVDF 氟塑料泵，適合無強溶劑、常溫弱腐蝕工況。
1、價格最低，防腐入門首選，采購成本遠低于 PVDF、不銹鋼泵，批量污水處理、小型電鍍廠性價比極高。
2、完全無金屬過流件，無鐵銹、金屬離子污染介質，對比鑄鐵、鋁合金、不銹鋼，不會出現電化學腐蝕。
3、重量輕便，搬運安裝簡單，可移動式上料
4、無金屬過流件，無離子析出，泵體、球閥全氟塑料，無鐵、鋁、不銹鋼金屬接觸介質，不會污染高純蝕刻液、電子化工料。
5、耐常溫稀酸堿、鹽水，防銹能力遠超鑄鐵、鋁合金
6、氣動防爆，可輸送揮發性腐蝕廢液；可空轉、自吸、堵轉保護
7、結構簡單，易損件只有膜片、球閥，更換成本低
1、PP 聚丙烯泵體（過流腔）
乳白色一體注塑成型，質地輕便，化學惰性較好；流道圓滑，無金屬內襯，不會產生電化學腐蝕；缺點：耐熱低、遇強溶劑會溶脹軟化、硬度偏低。
2、隔膜片（核心易損件）
標配 PTFE/F46 四氟復合膜片，適配腐蝕介質；可隔離氣液，零外漏。
3、鋁合金配氣閥中間體
中部氣動換向機構，無油自潤滑，自動切換氣路，不易卡頓；整體鋁制，散熱好，長時間工作不積熱。
3、配氣閥（氣路換向機構）
中部氣動換向組件，無油潤滑設計，自動切換左右氣腔推動隔膜往復；不卡滯、免日常潤滑，故障率低。
4、單向球閥 + 閥座
全套PP 聚丙烯配PTFE四氟閥球閥座，無金屬，輸送鹽液、稀酸不會生銹；含細小顆粒介質不易卡閥。
5、氣路附件
進氣接頭、消音器、調壓閥接口，調節氣源壓力無級調節流量揚程。
1、壓縮空氣從進氣口進入配氣閥，推動左側隔膜向外拉伸，左側液腔容積變大形成負壓，吸入介質；右側隔膜同步向內擠壓，右側液腔介質受壓排出。
2、 隔膜運行至行程終點，配氣閥自動切換氣路，壓縮空氣通入右側氣腔，左右隔膜反向運動。
3、 兩組球閥交替開閉，持續完成吸液 — 排液循環，實現連續輸送；
4、介質全程僅接觸不銹鋼泵體與隔膜，無軸封、無外漏風險。
| 鑄鐵 | 鋁合金 | 工程塑料PP | 氟塑料PVDF | 304不銹鋼 | 316L不銹鋼 | 襯氟 |
| Q | L | S | F | P | RL | C |
| 丁腈橡膠 | 三元乙丙橡膠EPDM | 山道橡膠 | PTFE特氟龍/F46 |
| D | S | A | F |

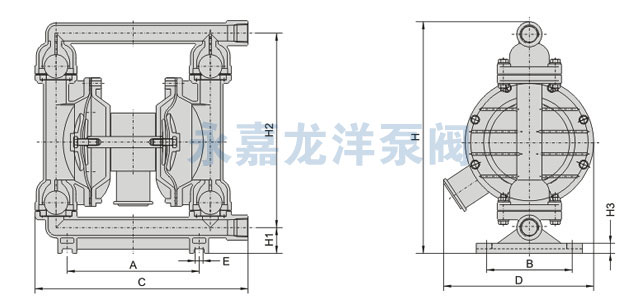

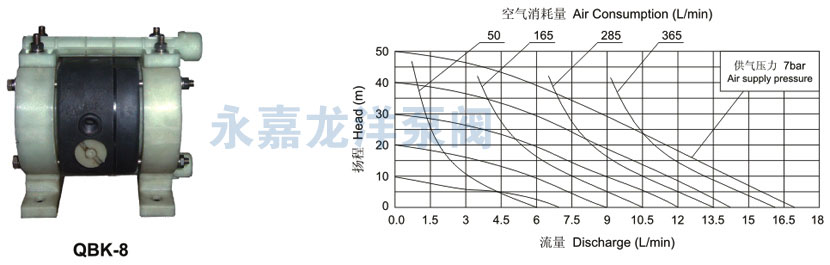

性能參數
| 型號 |
進出口口徑 mm |
最大流量 m3/h |
最大揚程 m |
出口壓力 Mpa |
最大吸程 m |
耗氣量 m3/min |
連接方式 |
進氣口 mm |

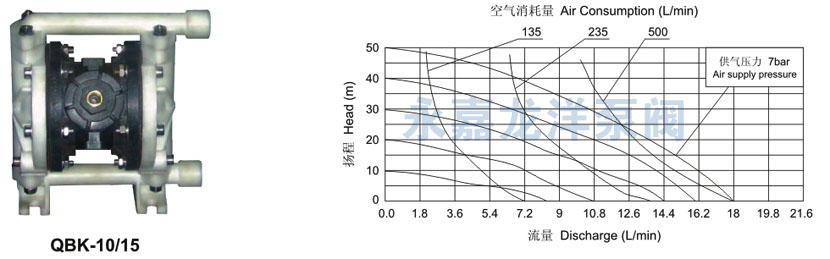

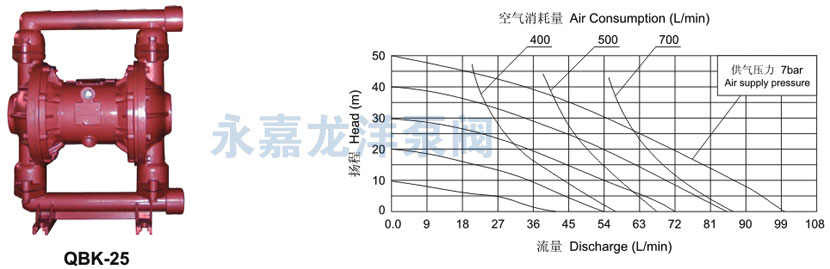

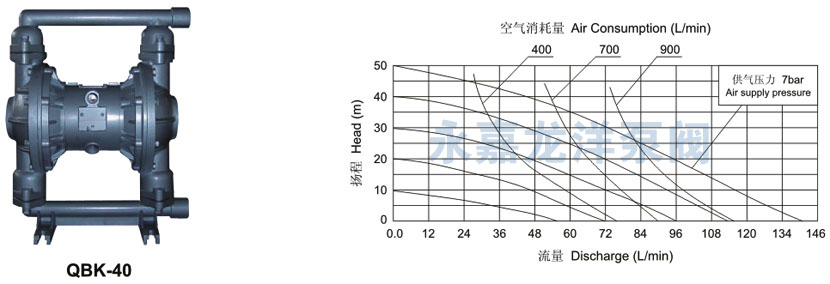

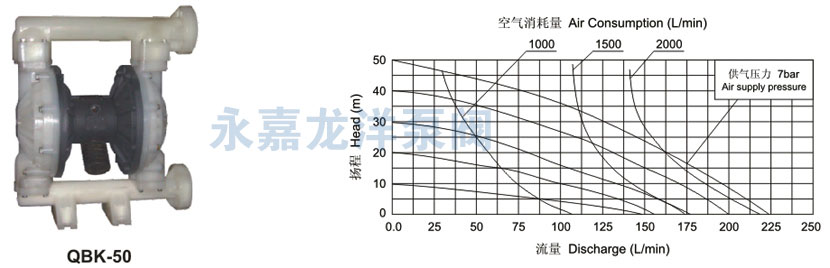

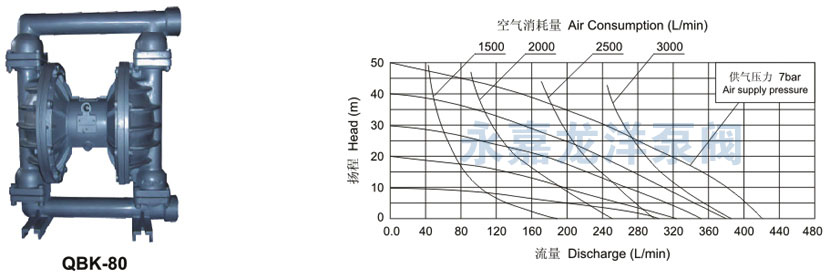

| QBY/K-15/20 | DN15/20 | 0~3 | 0~50 | 0.5 | 0~4 | 0.3 | 內螺紋 | 8 |
| QBY/K-25 | DN25 | 0~6 | 0~70 | 0.7 | 0~5 | 0.6 | 內螺紋 | 10 |
| QBY/K-40 | DN40 | 0~10 | 0~70 | 0.7 | 0~5 | 0.6 | 內螺紋 | 10 |
| QBY/K-50 | DN50 | 0~16 | 0~70 | 0.7 | 0~5 | 0.9 | 法蘭 | 12 |
| QBY/K-65 | DN65 | 0~18 | 0~70 | 0.7 | 0~5 | 0.9 | 法蘭 | 12 |
| QBY/K-80 | DN80 | 0~32 | 0~70 | 0.7 | 0~5 | 1.5 | 法蘭 | 16 |
| QBY/K-100 | DN100 | 0~40 | 0~70 | 0.7 | 0~5 | 1.5 | 法蘭 | 16 |
1、常溫稀無機酸：稀鹽酸、稀硫酸、稀磷酸、草酸、醋酸
2、低濃度堿液：稀氫氧化鈉、石灰水、氨水
3、各類鹽溶液：電鍍漂洗水、鹽水、次氯酸鈉稀溶液
4、中性污水、化工中和廢水、酸洗污泥
5、不含有機溶劑的水性腐蝕藥液
1、溫度＞40℃的酸堿液體（泵體軟化開裂）
2、強有機溶劑：甲苯、二甲苯、丙酮、香蕉水、酯類、鹵代烴（PP 會溶脹、滲透漏液）
3、氫氟酸 HF、濃熱強酸（長期使用腐蝕滲透）
4、高硬度大量砂石顆粒（快速刮傷泵體內壁、球閥）
1、介質溫度嚴格控制在 40℃以內，高溫工況禁止使用；
2、輸送酸液停機后清水沖洗泵腔，防止結晶卡死球閥；
3、絕對禁止接觸油漆稀釋劑、丙酮、甲苯等有機溶劑；
4、避免撞擊泵體塑料外殼，防止開裂漏液；
5、含顆粒工況每 3~6 個月檢查膜片、閥磨損情況 ；
6、氣源加裝油水分離器，水汽會加速泵內酸堿結晶。
湃森能?
QBY/K氣動雙隔膜泵安裝使用說明書樣本手冊講述了，氣動隔膜泵性能簡介、氣動隔膜泵工作原理、主要用途、系統連接示意圖、性能曲線圖、安裝尺寸圖、安裝尺寸表、性能參數表、氣動隔膜泵安裝方式、結構圖及氣動隔膜泵配件、零件清單以及隔膜泵材料特性等。
文件大?。?.83MB 點擊下載掃描二維碼添加微信好友
